Tiefsetzsteller/Abwärtswandler - Leistungselektronik

JellyBelly · Anmeldungsdatum: 20.06.2014 Beiträge: 58

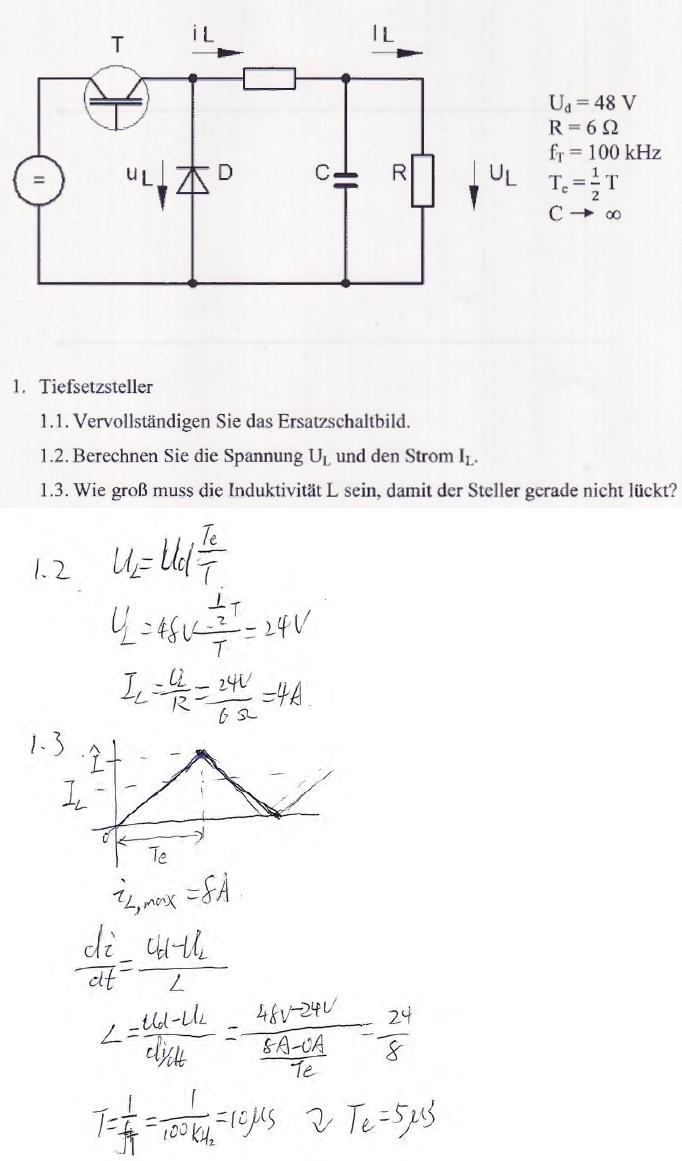

Ich hätte da mal eine Frage. Weiss jemand wie ich die 1.3 löse (Aufgabe + Lösung im Anhang).

Es geht mir insbesondere darum, was denn di/dt sein soll und wie ich es im Zusammenhang bestimme.

Laut Skript gilt folgender Zusammenhang di/dt=2*I_L/Te. Wieso kann ich das nicht nutzen? Es bringt mich nämlich auf eine falsche Lösung. Würde mich über jede Antwort freuen!

Ich denke wenn ich den Graphen verstehe kann ich auch die Lösung nachvollziehen. Wieso steigt aber z.b. I_L proportional mit der Einschaltzeit Te?

JellyBellyy · Gast

Ok, jetzt it es mir mehr klar. Aber ich komme einfach nicht auf dasselbe Ergebis wenn ich für di/dt=2Il/Te berechne und einsetze in L=Ud-Ul/(di/dt).
