Reihenschaltung Doppelleitung

stalkii · Anmeldungsdatum: 08.03.2014 Beiträge: 4

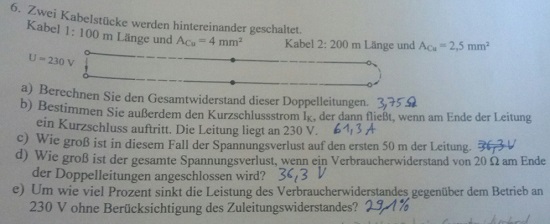

Hallo ihr lieben, im Anhang findet ihr die Aufgabe als Foto.
Ich hänge bei der c), ich hoffe das mir danach auch die d) klar wird.

Ich danke schon einmal für die Hilfe!
Nette Grüße
stalkii

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

c)
Der Spannungsabfall (Spannungsverlust) auf den ersten 50m der Doppelleitung setzt sich zusammen aus dem Spannungsabfall auf 50m Hin- und 50m Rückleiter des ersten Kabels. Er ist nach Spannungsteilerregel

Dabei ist R_v der Widerstand von 100m des ersten Kabels und RL der unter a) berechnete Widerstand der gesamten Leitung.

d)
Ebenfalls Spannungsteilerregel:

stalkii · Anmeldungsdatum: 08.03.2014 Beiträge: 4

Vielen Dank, alles Roger smile

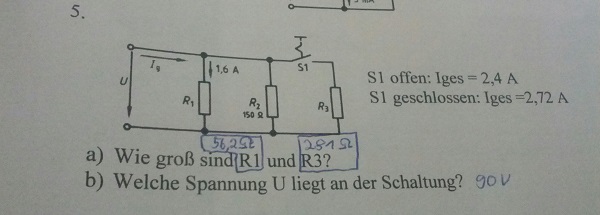

ich bin schon weiter gekommen und jetzt bei den Parallelschaltungen, da hapert es aber bei folgender Aufgabe (siehe Anhang). Ich komme auf keinen Lösungsansatz.

stalkii · Anmeldungsdatum: 08.03.2014 Beiträge: 4

HAT SICH ERLEDIGT! Vielen Dank! Der Lehrer hat wieder falsche Lösungen gegeben...
