Kurzschlussstrom bei Ersatzquellenumwandlung

mocx · Gast

Hallo

In dieser Aufgabe soll der Strom durch den Widerstand R3 berechnet werden.

Übe derzeit Ersatzquellenumwandlungen und mein Kommilitone und ich, sind uns in etwas uneins:

Bei der Bestimmung des Kurzschlussstroms, teilen sich die Ströme an den Knoten auf? Ich bin eigentlich davon überzeugt, dass der Strom direkt durchrast, stimmt das? grübelnd

In dem Fall glaube ich wäre das:

Oder ist hier nur Uqy kurzgeschlossen und wird mit dem Strom der Quelle subtrahiert der sich an dem Knoten aufteilt?

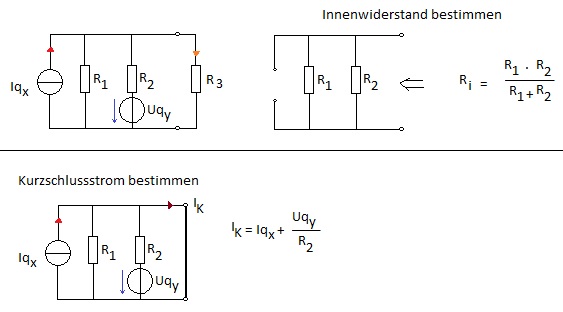

(Siehe Bild)

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

mocx · Gast

Danke für die Antwort.

Wenn nun oben im Zweig noch ein Widerstand ist. Dann müsste ich doch durch den Stromteiler den Strom durch

ermitteln und diesen dann als Kurzschlussstrom annehmen. Wäre das korrekt? (Möchte wissen, ob ich das verstanden habe Big Laugh

)

(Bild)

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

Hallo,
