Ortskurve Parallelschwingkreis zeichnen

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Hallo,

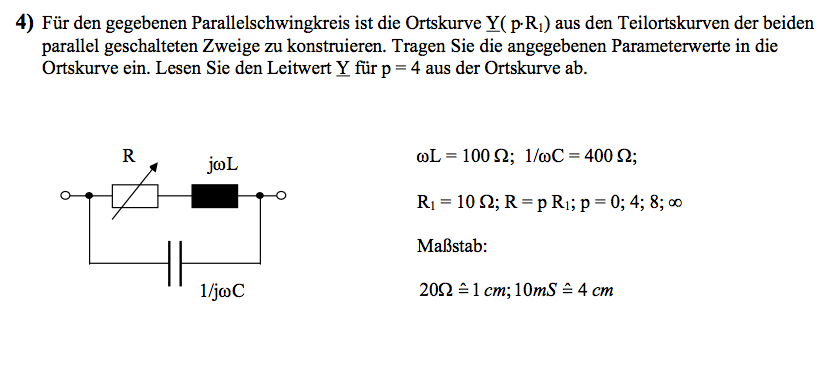

ich soll folgende Aufgabe lösen.

Ich habe alles soweit probiert, komme jedoch auf das falsche Ergebnis.

Das Kontrollergebnis lautet:

Ich habe zunächst

und

zusammengefasst und kam dort auf

.

Dazu habe ich erstmal die Kurve gezeichnet und anschließend dann

bestimmt, wo ich auf

komme.

Ich erreiche mit meiner Zeichnung zwar den angegebenen Phasenwinkel

, jedoch hapert es an den

.

gastxxx · Gast

ich kann die angegebene Lösung bestätigen. Zeig halt mal her, was du gemacht hast, da muss irgendwo ein Fehler drin sein Augenzwinkern

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Hier habe ich einmal die Zeichnung.

http://s1.directupload.net/images/130714/wubweket.jpg

Ich hoffe ihr könnt meine Schritte nachvollziehen.

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hi !

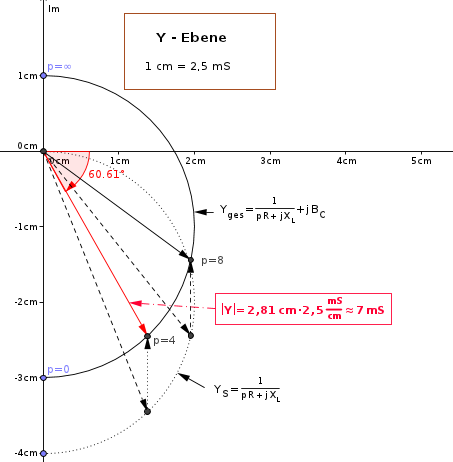

Mit "GeoGebra" (Freeware) lässt sich schön und einfach zeichnen ! Lehrer

Wo ist in deiner Zeichnung die Addition von

?

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Danke, sieht sehr gut aus. Nun eine Frage, bei dir ist scheinbar j100 auf 4cm. Wenn ich nach dem Maßstab gehe liegt es doch auf 5cm?

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hey !

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Sorry, das hat mich nun verwirrt.

Ich kann ja nochmal im Detail erklären was ich gemacht habe.

Zuerst eben R und L zusammengefasst und dadurch auf

gekommen. Dies ist eine waagerechte Gerade parallel zur x-Achse bei j100, welches 5cm ergeben wenn man 20 Ohm/cm hat.

Um diese nun zu invertieren verschiebe ich diese Gerade parallel zur x-Achse auf y=-5cm.

Dann zeichne ich einen Kreis von 5cm Durchmesser mit Randpunkten in (0/0) und (0/-5)cm. Nun hole ich mir die Punkte für verschiedene p.

Durch Ausrechnen von

kommt man auch 2,5mS Verschiebung in positive y-Richtung, was genau 1 cm ergibt.

erkü, du hast jedoch in deiner Zeichnung einen Kreis von d=4cm und das wäre ja meiner mMeinung nach der Fall bei j80?

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Ich glaube ich habe es nun verstanden. Es ist ja die Achsenbeschriftung zunächst für Z in Ohm und dann für Invertierung in Siemens. Wenn ich j100 Ohm habe, dies invertiere ist das ja 10mS, also -4cm.

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Haha manchmal sollte man doch lieber ausschlafen Augenzwinkern

Danke. Kannst du mir evtl. die geogebra Datei geben? Damit ich mir das mal aneignen kann?
