Gelenkreaktionen in C

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

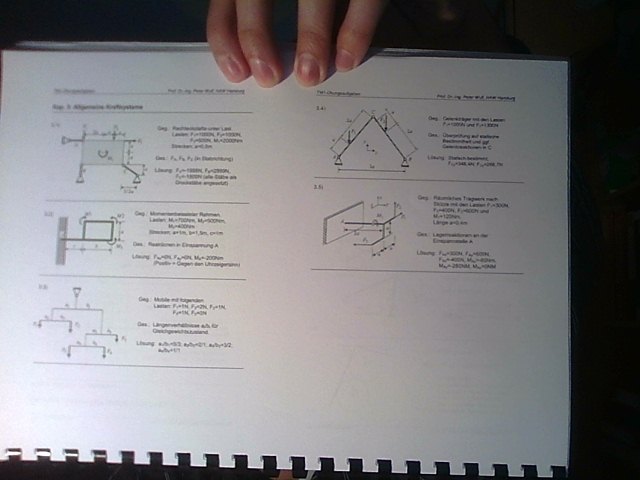

Hi hab im Anhang die Datei mit der Übungsaufgabe, wo ich nicht weiter komme.

Geht um die Aufgabe 3.4

statische bestimmtheit: 3*2 = 4+2

Gelenkreaktionen in C

Hab Freigeschnitten und hab dann das linke System betrachtet.

---> 0 = Fax - Fcx ==> Fcx = Fax

in y-Richtung 0 = Fay - F1 - Fcy

Moment im Punkt A eingesetzt, Drehrichtung gegen den Uhrzeigersinn Positiv.

M = -F1*sqrt(2) *a + Fcx * (3*sqrt(5)) / 2 * a - Fcy * (3*sqrt(5))/2

hmm nun komme ich nicht weiter, auch wenn ich ein wzeites Moment im linken System einfüge habe ich trotzdem zwei Unbekannte in einer Gleichung.

Danke für die Hilfe

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

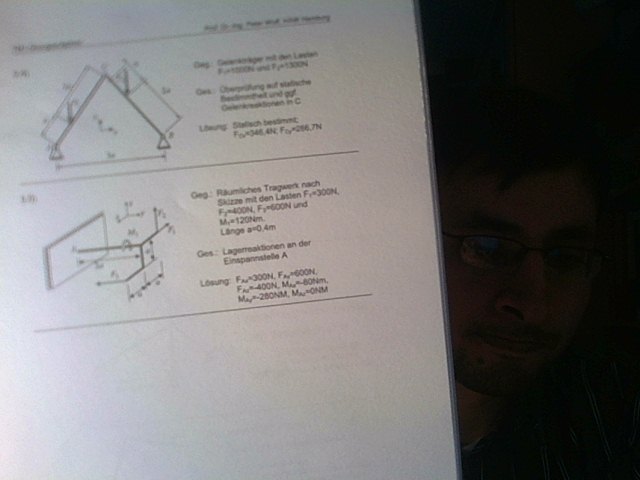

hab ein besseres foto, hoffe ich dort ist es besser erkennbar

gast15 · Gast

Spontan würde ich sagen nimm doch die rechte Seite auch noch dazu
Dann hast du 6 Gleichungen und 6 Unbekannte

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

ich versuchmal mal sehen was dabei raus kommt

gast15 · Gast

Du brauchst nur die beiden Drehmomentgleichungen von A und von B

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

okk und dann löse ich die eine, von mir aus nach Fcx und setze das in der anderen ein???

gast15 · Gast

Ja,sicher

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

ok hab ich, ergebnis aber leider falsch, kannst bitte gucken ob die Länge, sprich Hebel (Moment) richig angewendet wurden ist von mir, bei der ersten momenten gleichung und bei der zweiten und die vorzeichen

die zweite Moment um punkt B (drehsinn gegen den Uhrzeigersinn Positiv):
-f2 * sqrt(5) * a - Fcx * (3*sqrt(5)) / 2 * a+ Fcy * (3 * sqrt(5) ) / 2 * a

gast15 · Gast

Ich kann die Zahlen nicht lesen
F1=? F2=? Seitenlänge unten 3a? Seite a:2a?
Cx=346.4N? Cy=266.7N?

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

F1 = 1000
F2 = 1300
Seitenlänge, beide system 3a lang
F1 zu A ist a

F2 zu B ist 2a

und unten sprich breite 3a

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

hoffe alle angaben gemacht die du benötigst

gast15 · Gast

Irgendwie stimmen bei dir alle Winkel nicht

zB -F1*sqrt(2) *a ?

sondern -F1*a*sin30=-F1*a*0.5

Du mußt immer den Sinus nehmen.Und der kann nie größer sein als 1
Also nie sqrt(2)

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

stimmt da esn icht senkrecht ist,dasgebilde kann ich nicht einfach ohne f1 übernehmen ohne es in beziehung mit dem winkel zu setzen, ok dann wre die frage, wie komme ich dann auf sin(30) ?? also generell auf die winkel angabe in solch einem system???

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

ichsag das mal anders, ich brauche grundsätzlich mal, die regeln, wie man für solch ein system die aufgaben löst mit momenten, kennst da ein buch???

gast15 · Gast

Ich glaube,da kann ich dir nicht weiterhelfen

student10 · Anmeldungsdatum: 29.10.2011 Beiträge: 12

ahso schade, aber danke bis dahin, vllt fällt jemand anderen eine litertur ein, in der erklärt wurde (die basic) wie man für so ein system mit momenten die aufgabe löst
