Feder-Dämpfer-System (Ansatz fehlt)

Maddy · Gast

Hallo

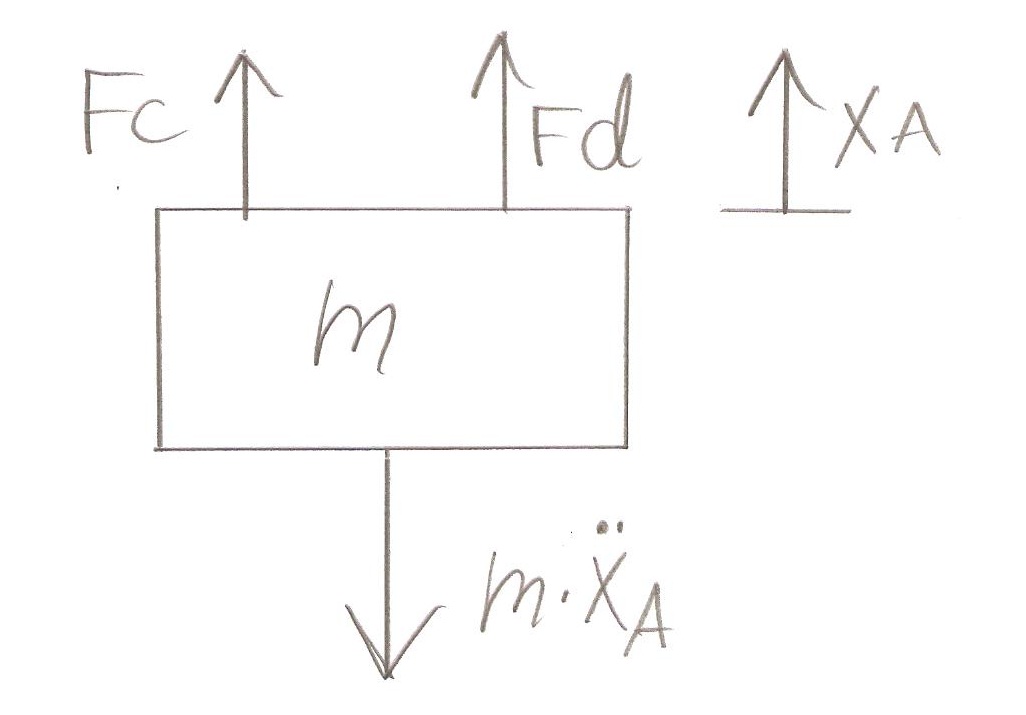

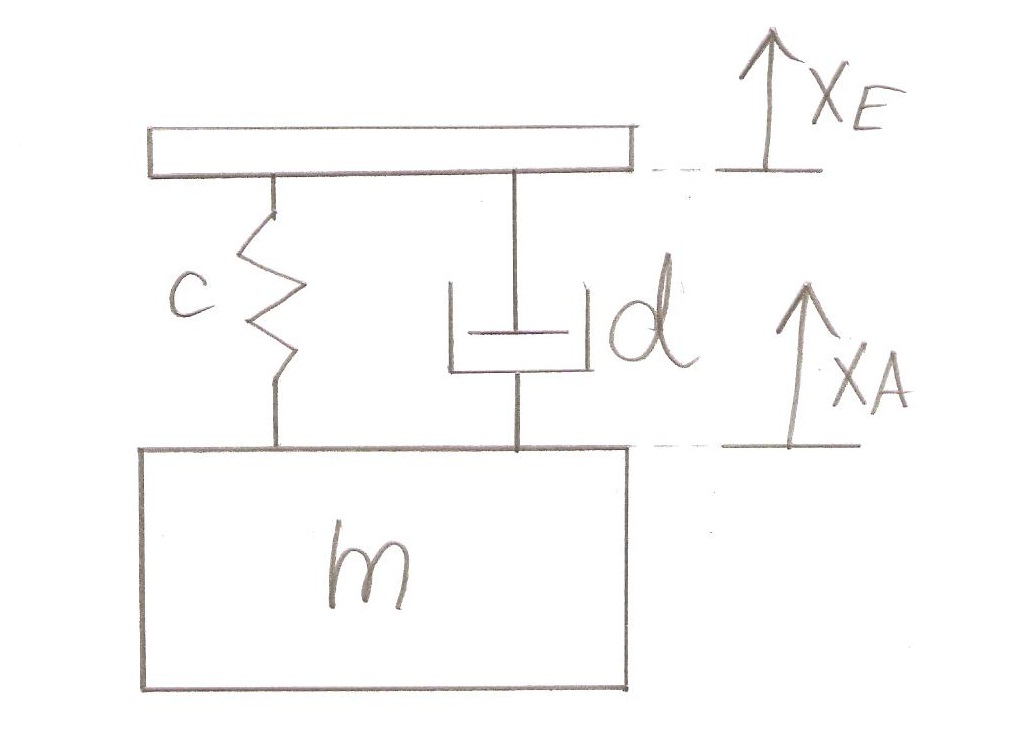

Im Anhang mal die Aufgabe (unteres Bild) und mein Lösungsansatz (oberes Bild) dazu, bzw. das Freikörperbild. Der/Die obere Stab/Platte kann sich mitbewegen, ist also nicht fest. Klar, so gesehen wird es nirgends festgehalten, aber darum geht es nicht Big Laugh

Auch muss die Masse dieses Stabes nicht berücksichtigt werden, also reicht ja 1 Freikörperbild.

Ich habe gelernt, die Trägheitskraft entgegen der Bewegungsrichtung einzuzeichnen, daher zeigt sie nach unten. Doch in welche Richtung muss ich Fc und Fd eintragen? Auch entgegen der Bewegungsrichtung? Zumindest war das bis jetzt immer so wo das System umgedreht war, also bei der die Masse oben war. Die Masse unten wird ja nach oben gedrückt, dadurch wird ja der Stab auch weggedrückt, von daher fehlt mir irgendwie der Ansatz für die Kraft. Im Anhang ist ein Bild meiner Überlegung, doch ist das richtig? Oder darf ich die Federkraft + Dämpfung einzeichnen wie ich möchte? Später würde ja einfach das Vorzeichen falsch sein. Wenn ich also den Dämper und die Feder in die gleiche Richtung zeichne dürfte es ja egal sein, solang ich eben beide in die gleiche Richtung zeichne, oder?

Danke

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Es gibt einen allgemeinen Grundsatz (sinngemäß), daß physikalische Gesetze nicht vom verwendeten Koordinatensystem abhängen dürfen. Die Richtung der Achse ist Dir also freigestellt; mußt nur konsequent dabei bleiben.
(Wie lautet eigentlich die Frage?)

Maddy · Gast

Ob eben mein Freikörperbild, also das obere, so wie es ist richtig ist smile

Aber wenn ich Fd und Fc eintragen darf wie ich will, dann ist es ja richtig.

Grüße

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Geht es übrigens um Deformation von KELVIN Körpern?
