Leistungsmessung im Wechselstromkreis

KAMPFZWERG · Anmeldungsdatum: 26.02.2005 Beiträge: 42 Wohnort: Oberösterreich,Austria

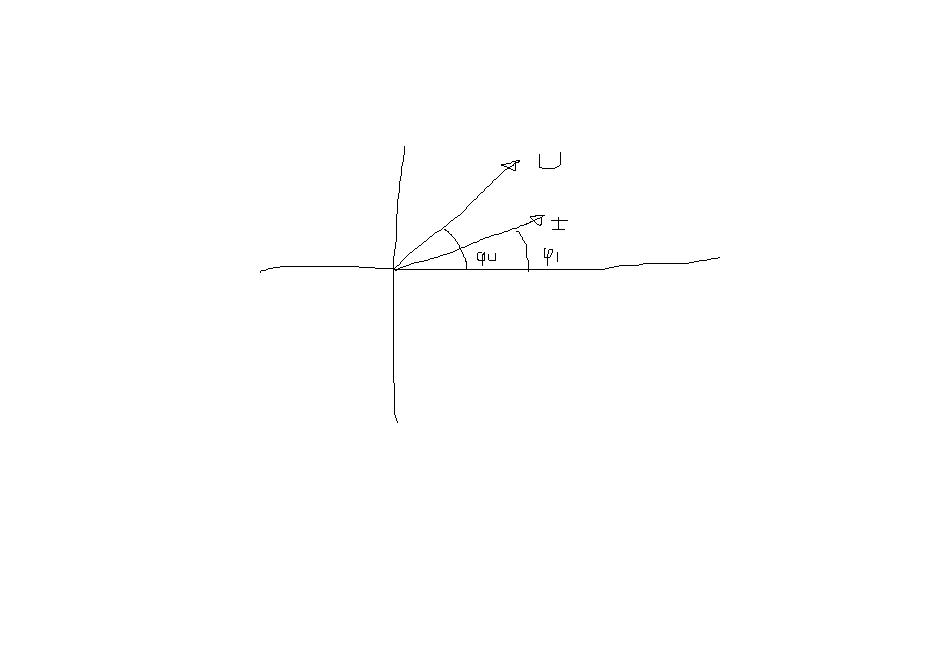

kann mir jmd diese formel erklären

P=Ueff*Ieff*e^j(qu-qi)

das sind alles zeiger

Gast

die kann ich dir nicht erklären, ich denke die ist eher falsch

P = Ueff*Ieff*cos(delta_phi) = Ueff*Ieff*cos(phi_U - phi_I)

phi_U - phi_I, ist dabei die Differenz der Phasenlagen von U und I

wie das nun mit der komplexen Zahl e^(j*phi) zusammengehen soll, entzieht sich derweil meiner Kenntnis, da der reine Realteil in dieser Schreibweise ja nicht gemeint sein kann .... ??

KAMPFZWERG · Anmeldungsdatum: 26.02.2005 Beiträge: 42 Wohnort: Oberösterreich,Austria

thx für die antwort
das gleiche hab ich mir auch gedacht wie ich das gesehen habe.
der prof sagt aber das

die scheinleisteung=Ueff*Ieff*e^j(qu-qi) ist

aber die scheinleistung im wecheslstromkreis ist doch Ueff*Ieff
oder liege ich da falsch

und das e^j(qu-qi) sagt mir gar nix

da fehlt mir noch eine frage ein

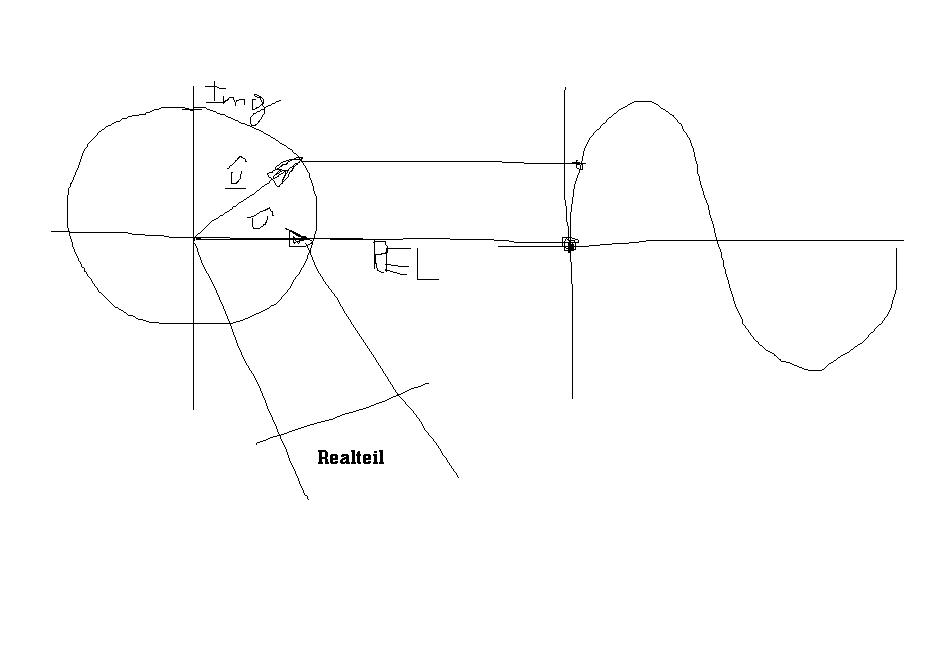

eine sinuskurve kann ja auch mit zeigern dargestellt werden.

bsp
es gibt keine phasenverschiebung

wenn man das mit zeiger anschaut und auf t=0 geht
dann hat man bei diesem sinus U=0V
nimmt man aber den zeiger des zeigerdiagramms her dann zeigt dieser
doch an das die Uspitze=10v alleiniger realteil sind und das es keinen
imaginärteil gibt
der realteil des zeigerdiagramms zeigt doch die U an die auch zur gleichen zeit beim Sinus ist.
jetzt würde der realteil aber 10V anzeigen und beinm sinus sind eigentlich 0V

plz helft mir thx

Gast

KAMPFZWERG · Anmeldungsdatum: 26.02.2005 Beiträge: 42 Wohnort: Oberösterreich,Austria

thx jetzt ist alles klar auf das bin ich einfach nicht gekommen

mfg pauli
