Netzwerkanalyse: Wann wird I3=0?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

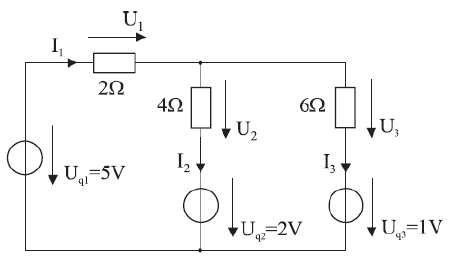

Ich hab folgendes Netzwerk.

a) Berechnen sie alle Ströme und alle Spannungen.
-> Das hab ich schon erledigt und die Ergebnisse stimmen auch.

b) Auf welchen Wert muss Uq3 geändert werden, damit I3=0 wird?

Da hab ich jetzt so angesetzt:

Ich hab eine Maschengleichung für die rechte Masche:

Hier setze ich jetzt Ib=0, da Ib=I3 und löse dann nach Uq3 auf... Ich komme dann auf eine Spg. von 5,1V. Laut Musterlösung sollten es aber 4V sein. Was mache ich falsch?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

was passiert mit Ia ? Und mit Uq1 ? Wo geht das ein?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Da ja Ia=I3 ist wird Ia genauso Null. Wo Uq1 "ein gehen" soll weiß ich nicht; liegt wahrscheinlich auch daran weil ich nicht so ganz verstehe was du mit "ein gehen" meinst...

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ich nehme an, mit Ia und Ib meinst du die Kreisströme in der linken bzw. rechten Masche. Wieso sollte der linke Kreisstrom Ia denn verschwinden, wenn der rechte Kreisstrom verschwindet?

Und wir haben doch das Uq1 und auch R1. Glaubst du etwa, dass das Ergebnis von dieser Spannung und diesem Widerstand gar nicht abhängt?

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Muss ich dann etwa auch noch mit der zweiten Maschengleichung operieren und dann Ib=0 setzen? Aber nach was soll ich dann auflösen?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Natürlich brauchst du auch die zweite Maschengleichung - ansonsten wären die Maschen ja nicht gekoppelt sondern unabhängig! Wie kommst du darauf, dass man diesen Teil der Schaltung nicht braucht?

Da Ib=0 ist, hast du für die erste Masche

Das eingesetzt in zweite Masche:

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Kann es sein, dass ein Minus in deiner zweiten Masche fehlt?

Die nach Uq3 aufgelöste und zweite Masche (ich hab den Ib Anteil gleich herausgelassen, da ja Null) lautet bei mir so:

Für dieses

setze ich dann die erste nach Ia umgeformte Maschengleichung (ich hab den Ib Anteil gleich herausgelassen, da ja Null) ein.

Das sieht dann so aus:

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Entschuldige, bitte...

ICH hab mich in einem Vorzeichen geirrt. Ich hab jetzt gerade das gleiche Ergebnis bekommen wie du. Jetzt komme ich auch auf das gleich Ergebnis von 4V wie die Musterlösung!

Mein heutiges Resumee: Immer das GANZE Netzwerk miteinbeziehn bei solchen Aufgaben "Wann wird Strom xy=0" :-)

danke für deine Hilfe

bandchef
