E-Technik Grundlagen

Dieter5858 · Moderator Anmeldungsdatum: 02.08.2004 Beiträge: 696 Wohnort: Hamburg

Hiho Leute

Ich wollte hier einmal ein Beispiel für den Tips und Tricks Bereich posten.
Für Verbesserungsvorschläge bin ich natürlich offen.
(Nicht wundern über das Niveau, es soll ja eine Grundlage sein)

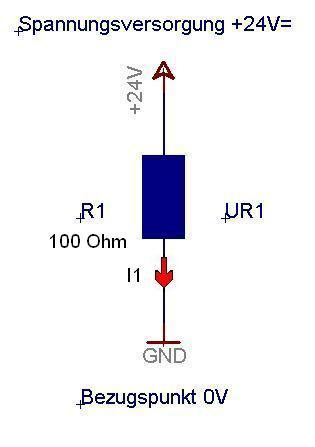

Beigefügt habe ich ein Bild in dem man eine einfache Schaltung mit einem Widerstand sieht.
Dieser Widerstand liegt an +24V Gleichspannung
(Diese Spannung könnte z.B. von einem Netzteil kommen).
Der Widerstand hat 100 Ohm
(Ohm ist die Einheit für den Elektrischen Widerstand).

Wenn eine Spannung ( Formelzeichen U, Einheit V (Volt)),
über einem Widerstand ( Formelzeichen R, Einheit (Ohm)) anliegt,
fließt ein elektrischer Strom( Formelzeichen I, Einheit A (Ampere).
Die Größe des Stromes hängt von der Größer der Spannung
sowie der Größe des Widerstandes ab.

Je Größer die Spannung desto größer ist der fließende Strom,
Je Größer der Widerstand desto kleiner ist der Strom.
Also eine große Spannung bedeutet nicht automatisch das ein großer Srtom fließt,
es kommt auch auf den Widerstand an.

Dazu gibt es wahrscheinlich das bekannteste Gesetz in der Elektrotechnik.
Das Ohmsche Gesetz:

I = U / R

Das Ohmsche gesetz ist immer gültig egal in welcher Schaltung, alle Elektrischen Schaltungen beruhen auf dieser Grundlage.

Zurück zur Schaltung.
Wir haben ein Widerstand mit einem bestimmten Wert und eine bestimmte
Spannung über diesem Widerstand (UR1).
Mit diesen 2 Angaben können wir den Strom errechnen der in dieser Schaltung fließen wird,
indem wir einfach in die Formel einsetzten.

Dieter5858 · Moderator Anmeldungsdatum: 02.08.2004 Beiträge: 696 Wohnort: Hamburg

Hiho
Gibts keine Verbesserungsvorschläge?
Ist das Layout so richtig?
Ist das hilfreich für einen Laien?
Oder worauf sollte man noch etwas schreiben, welche verständnisprobleme hattet ihr am anfang?

Ich hab das ganze nochmal als Reihen und Parallelschaltung sowie eine einfache gemischte schaltung als Bild.
Die werde ich dann auch nochmal beschreiben...
Auch allgemeine Grundlagen, also was ist Strom Spannung Widerstand sowie deren Definition (autsch damit werd ich probleme haben).
Technische und Physikalische Stromrichtung usw...

Fals es jemanden interresiert die Bilder hab ich mit Eagle gemacht und mit Paint nachbearbeitet.

mr. black

Naja ich glaub beim Ohmschen gesetz
gibts in der Allgemeinheit keine Verständnisschwierigkeiten.
Und in eine Gleichung einsetzen ist auch net so schwer.

hummma · Anmeldungsdatum: 06.07.2004 Beiträge: 205

Nur ne kleine Anmerkung. Das Ohm'sche gesetzt ist:

R=konst.

Die Gleichung R=U/I ist die Definitionsgleichung fuer den Leistungswiderstand.

Mr.E · Anmeldungsdatum: 05.05.2004 Beiträge: 61

Eine Legende zu dem Bild wäre angebracht.

UR1?

GND?

Zwei Pfeile?

Bezugspunkt 0V?

...

Icewind · Anmeldungsdatum: 16.01.2005 Beiträge: 121 Wohnort: Oberbayern

tut mir leid, für nen laien is das ziemlich kompliziert, so wie das aufm bild is, find ich. vor 2 jahren hätt ich das ned gecheckt Augenzwinkern

(da hab ich auch noch ned gewusst, ob ein widerstand spannung oder strom bremst smile

)

Dieter5858 · Moderator Anmeldungsdatum: 02.08.2004 Beiträge: 696 Wohnort: Hamburg

Hiho
Vielen Dank für die Hinweise.
Werde mich drüm bemühen,
hab allerdings grad mein Rechner komplett formatiert und
von daher dauert das wieder etwas länger bei mir:-).
